MIL-C-5015 Standard MS-3102 Kasseneinsatzbehälter Militärkreisverbindungen

MIL-C-5015 Standard MS-3102 Box-Montage-Steckverbinder Militärische Rundsteckverbinder

Was ist ein MIL-C-5015-Steckverbinder?

  Steckverbinder der Serie Mil-C-5015 entsprechen dem US-amerikanischen Standard Mil-C-5015 (GJB600) für raue Umgebungen, mit hochfestem Aluminiumlegierungsgehäuse, synthetischem Gummiisolator, Gewindeverbindung, alternativer Insertion, Schweiß- und Crimpanschlüssen, einfachem und praktischem Design, weit verbreitet in Industriemaschinen und -anlagen, Steckverbindern für raue Umgebungen, Verteidigungsausrüstung, Schiffen, der Automobilindustrie, Instrumentierung, Servomotoren usw. Diese Serie Steckverbinder von BEDE können ähnliche Produkte in Europa und den Vereinigten Staaten ersetzen, wie z. B. die Amphenol 97-Serie, und das zu wettbewerbsfähigeren Preisen.

   MIL-DTL-5015 zeichnet sich durch Gewindekupplungen und eine einzelne Schlüssel/Nut-Polarisierung aus, was maximale Einfachheit im Design darstellt. Zu den Anwendungen gehören militärische Bodenausrüstung, Munition und Schiffseinbauten. Amphenol Industrial Operations stellt fünf Klassen von Steckverbindern her, um unterschiedlichen Anforderungen gerecht zu werden.
   Klassifizierungen und kurze Beschreibungen sind unten aufgeführt:
A – Solides Gehäuse – für allgemeine, nicht-umweltbezogene Anwendungen.
C – Druckbeaufschlagt – zur Verwendung an druckbeaufschlagten Schottwänden oder Druckbarrieren; begrenzt Luftlecks unabhängig von Typ und Klasse des mit ihnen verbundenen Steckers.
E/F – Umweltbeständig mit Zugentlastung – konzipiert für Anwendungen, bei denen der Steckverbinder Feuchtigkeit, Vibrationen und schnellen Änderungen von Druck und Temperatur ausgesetzt ist.
R – Leichte Umweltbeständigkeit – kürzer und leichter als die Klassen E und F, bietet der MS-R ein hohes Maß an Zuverlässigkeit unter widrigen Bedingungen: empfohlen für neue Designanwendungen.

    Für Anfragen teilen Sie uns bitte die Produktnummer und die benötigte Menge wie in der Abbildung unten gezeigt mit, und wir werden Ihnen den besten Preis und Service bieten

Was die 5015-Steckverbinder-Typencode bedeutet

MIL-C-5015-MS3100: Wandmontage-Buchse mit quadratischem Flansch

MIL-C-5015-MS3101: Kabelstecker

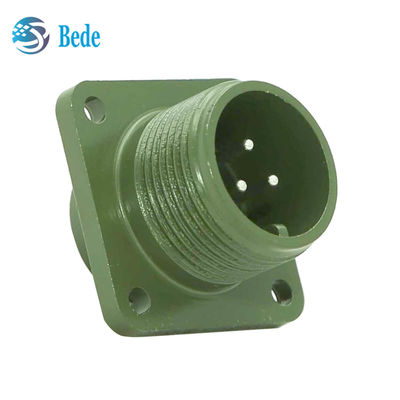

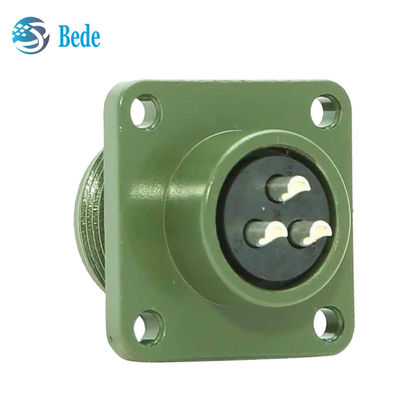

MIL-C-5015-MS3102: Box-Montage-Buchse mit quadratischem Flansch

MIL-C-5015-MS3106: Gerader Stecker

MIL-C-5015-MS3108: 90°-Winkelstecker

Größe von MIL-C-5015-3102A

Einsatzanordnung des MIL-C-5015-Steckverbinders

Die Abbildung zeigt die Einsatzanordnung / Lochgruppen-Reihencode-Nummer der Gehäusegröße 20, aus der Richtung des Stifteinfügens. Bitte kontaktieren Sie uns, wenn Sie weitere Informationen benötigen.
