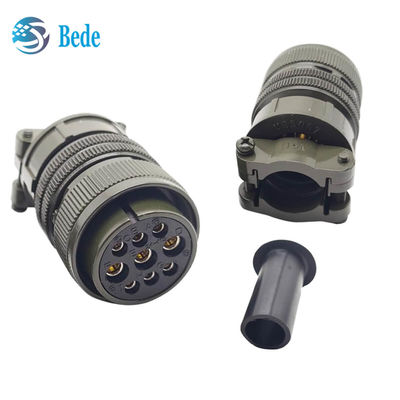

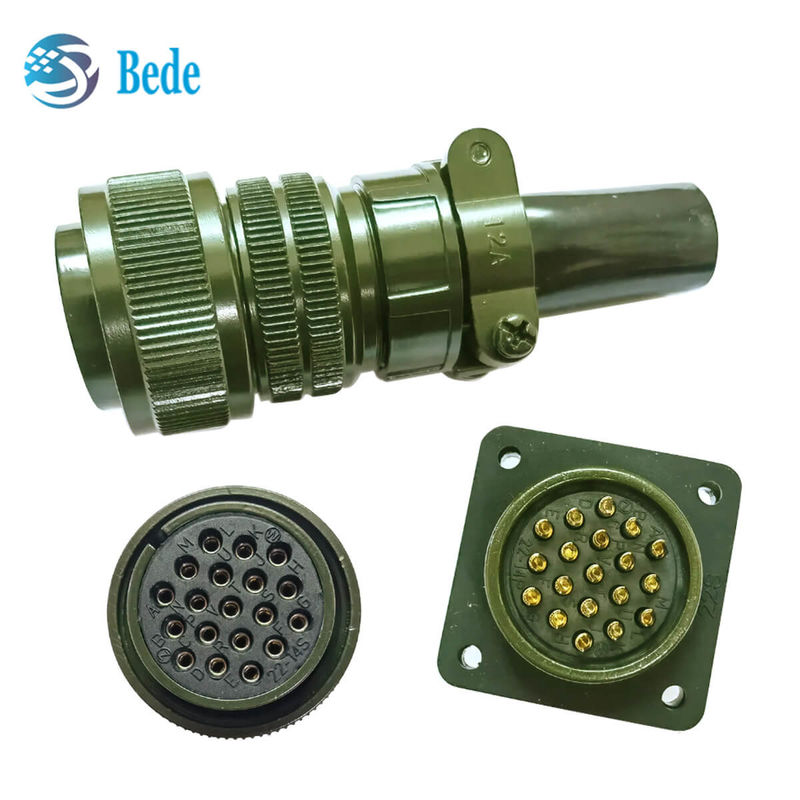

MIL-C-5015-MS3106 Gerade Stecker militärische Kreisverbindungen IP68 wasserdicht
Was ist MIL-C-5015 Stecker
Die Verbindungen der Mil-C-5015-Serie entsprechen der US-amerikanischen Mil-C-5015-Standard für schwierige Umgebungen (GJB600), mit einer hochfesten Aluminiumlegierungshülle, einem Isolator aus synthetischem Gummi, einem Gewindeanschluss,Alternative Einfügungsposition, Schweiß- und Krempterminals,einfache und praktische Konstruktion, weit verbreitet in industriellen Maschinen und Geräten, Verbindungen in rauen Umgebungen, Verteidigungsausrüstung, Schiffe, Automobilindustrie,GeräteDiese Serie von Steckverbindern von BEDE kann ähnliche Produkte in Europa und den Vereinigten Staaten wie Amphenol ersetzen, und zwar zu wettbewerbsfähigeren Preisen.
Klassenbezeichnungen und kurze Beschreibungen sind nachstehend aufgeführt:
Eine Solid Shell für allgemeine, nicht umweltbezogene Anwendungen.
C - Druckvorrichtungen für Druckschotte oder Druckschranken; begrenzt Luftleckagen unabhängig von der Art und Klasse der damit verbundenen Stecker.
E/F Umweltbeständig mit Belastungsreduzierung entworfen für Anwendungen, bei denen der Steckverbinder Feuchtigkeit, Vibrationen und schnellen Druck- und Temperaturänderungen ausgesetzt ist.
R Leichtgewicht Umweltschutz kürzer in der Länge und leichter im Gewicht als die E- und F-Klassen, bietet der MS-R ein hohes Maß an Zuverlässigkeit unter widrigen Bedingungen:für neue Anwendungen empfohlen.
Für alle Anfragen, informieren Sie uns bitte über die Produktnummer und Menge, wie in der Abbildung unten gezeigt, und wir werden Ihnen den besten Preis und Service bieten

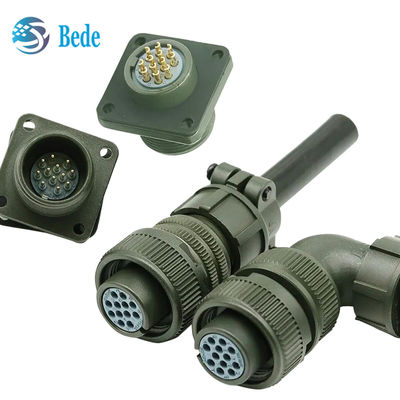

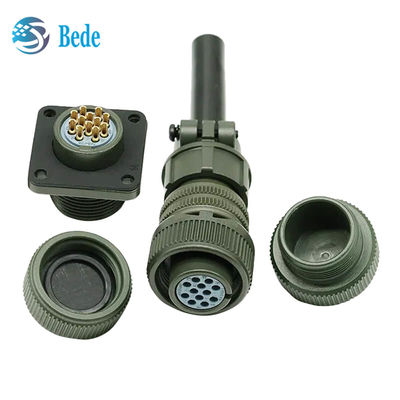

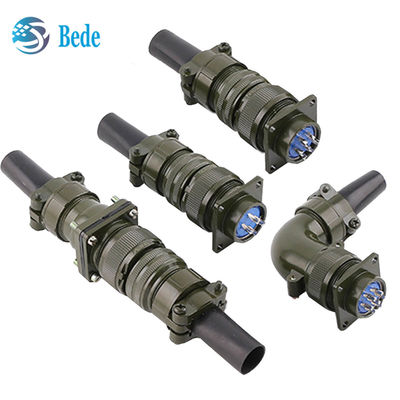

Was bedeutet der 5015 Connector-Typcode
MIL-C-5015-MS3100: Wandbefestigungsbehälter mit quadratischem Flansch
MIL-C-5015-MS3101: Kabelanschluss
MIL-C-5015-MS3102: Boxmontage Behälter mit quadratischer Flansche
MIL-C-5015-MS3106: Gerade Steckdose
MIL-C-5015-MS3108: Stecker mit 90°-Winkel
GrößeEinheitliche Prüfungen
| Größe der Schale |
ΦA |
ΦB |
ΦC |
D |
E |
M-Garn |
N-Faden |
| 8S |
21.43 |
9.3 |
6.41 |
13.49 |
37.3 |
1/2-28 UNEF-2B |
1 - 28 NUEF-2A |
| 10S |
24.61 |
11.17 |
8.21 |
13.49 |
38.88 |
5//8-24 UNEF-2B |
1 - 28 NUEF-2A |
| 10SL |
24.61 |
11.33 |
9.6 |
13.49 |
38.88 |
5/8-24 UNEF-2B |
5/8-24 NUEF-2A |
| 12S |
26.97 |
14.10 |
11.43 |
13.49 |
42.87 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
|
12
|
26.97 |
14.10 |
11.43 |
18.26 |
52.37 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
| 14S |
29.36 |
17.15 |
13.37 |
13.49 |
42.87 |
7/8-20 UNEF-2B |
3/4-20 NUEF-2A |
| 14 |
29.36 |
17.15 |
13.37 |
18.26 |
52.37 |
7/8-20 UNEF-2B |
3/4-20 NUEF-2A |
| 16S |
31.75 |
20.45 |
16.54 |
13.49 |
42.87 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 16 |
31.75 |
20.45 |
16.54 |
18.26 |
52.37 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 18 |
34.13 |
23.62 |
19.72 |
18.26 |
52.37 |
11/4-18 UNEF-2B |
1-20 NUEF-2A |
| 20 |
37.31 |
26.67 |
23.68 |
18.26 |
55.57 |
11/4-18 UNEF-2B |
13/16-18 NUEF-2A |
| 22 |
40.48 |
29.85 |
26.07 |
18.26 |
55.57 |
13/8-18 UNEF-2B |
13/16-18 NUEF-2A |
| 24 |
43.66 |
33.02 |
29.24 |
18.26 |
58.72 |
11/2-18 UNEF-2B |
17/16-18 NUEF-2A |
| 28 |
50.01 |
38.61 |
34.80 |
18.26 |
58.72 |
13/4-18 UNEF-2B |
17/16-18 NUEF-2A |
Einfügelanordnung des MIL-C-5015-Anschlusses
Folgende Abbildung zeigt die Einfügung Anordnung / Lochgruppe Zeilencode Nummer der Schale Größe 20, aus der Richtung des Stift Einfügen. Bitte kontaktieren Sie uns, wenn Sie weitere Informationen benötigen.
