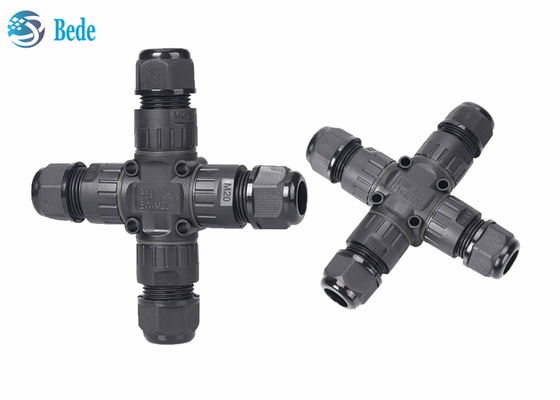

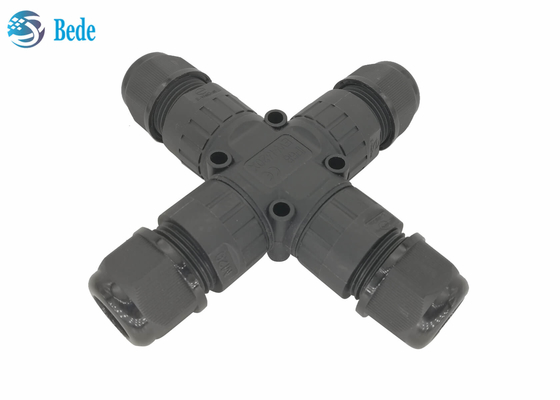

IP68 wasserdichte Kabelanschlüsse X-Typ 4-Kanal 2-Säulen für Außenwerbetafeln

IP68 Wasserdichter Kabelverbinder X-Typ 4-Kanal 3-polig Ideal für 2- oder 3-adrige Kabel

Beschreibung

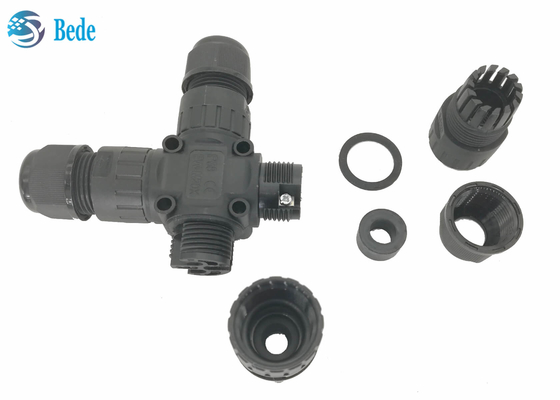

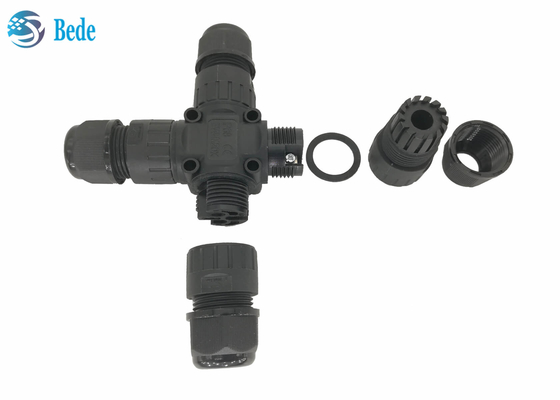

    Dieser wasserdichte X-förmige Verbinder ist eine Außen-Anschlussdose, die zum Reparieren und Verlängern von Stromkabeln verwendet werden kann, 4-Kanal 2-polig,  enthält "Phase"&"Neutralleiter",  zwei Größen von Gummiringen können gewählt werden, für Ø5-9mm und Ø9-12mm Kabel, der Drahtdurchmesser beträgt Ø0,5-2,5 mm²(AWG24-13).

Material

1. Das Gehäuse besteht aus Nylon PA66 mit hoher Temperaturbeständigkeit (-40° C - 110° C) und der Flammschutzklasse UL94-V0
2. Der Innenleiter ist ein Kupferkern,  Füllung für bessere Abriebfestigkeit und elektrische Leitfähigkeit;  Nennspannung: Max. 450V, Nennstrom: Max. 24A
3. Das Dichtungsringmaterial ist Nitrilkautschuk

Anwendung

Geeignet für Küsten-, Fluss- oder Unterwasserbau, Tiefbau.

Geeignet für Innen- oder Außenkabelverbindungen, wie z.B. Dreifachschutzleuchten, Gartenleuchten, Tunnelbeleuchtung, LED-Flutlichter, Landschaftsbeleuchtung, Wandleuchten, Hallenstrahler, Vordachleuchten, Maschinenstromkabelanschluss, Fahrzeugkabelanschluss usw.

Wie zu verwenden

1. Schrauben Sie die Mutter ab und nehmen Sie die Klemme heraus
2. Entfernen Sie die Isolierschicht des Kabels, die äußere Schicht ist 19~23mm und die innere Schicht ist 8~10mm
3. Verbinden Sie die Drähte vom Ausgang parallel und stecken Sie sie in die Klemme, ziehen Sie dann die Schrauben fest
4. Stecken Sie den Draht des Eingangs in das entsprechende Loch der Klemme und ziehen Sie die Schraube fest
5. Ziehen Sie die wasserdichte Mutter fest, um den Vorgang abzuschließen
