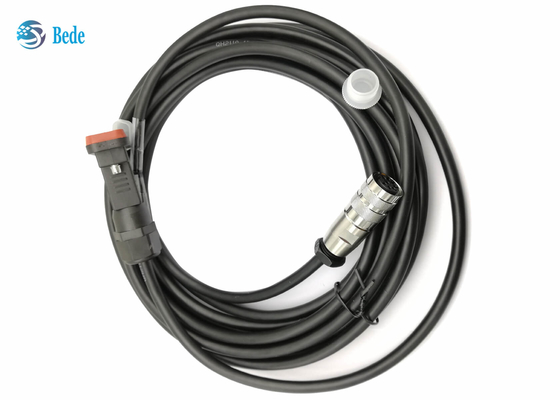

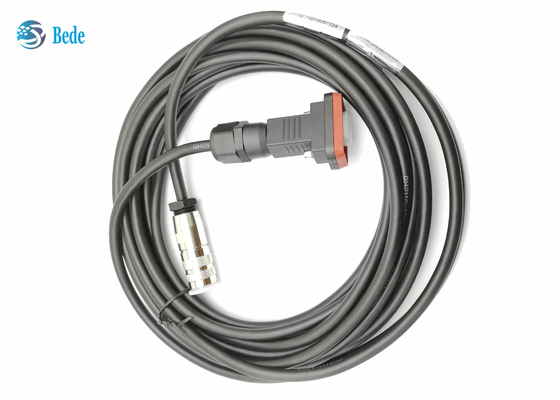

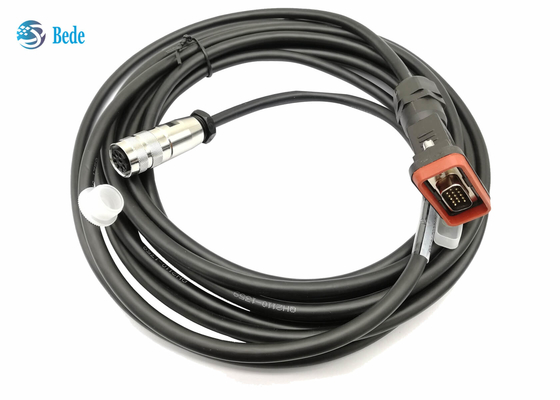

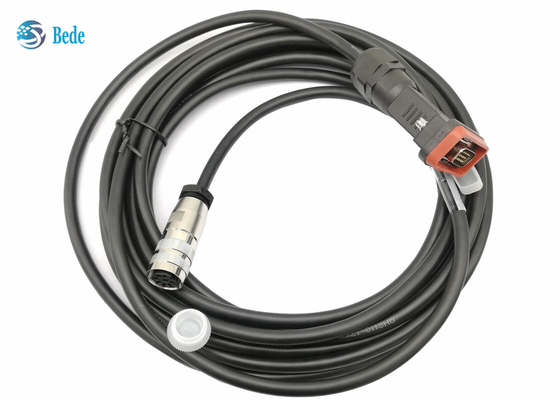

D-Vor-15 Kabel Pin Male Tos AISG 8 Pin Female AISG für Antennen-Basisstation

D-Vor-15 Stiftmann zu den weiblichen AISG AISG 8 Kabeln Stiftes für Antennenbasisstation

Beschreibung

    Dieses AISG-Kabel (Antennen-Schnittstellennorm-Gruppe) benutzt für die Verbindung von RCU (Fernsteuerungseinheit) und von RRU (Fernradioeinheiten), von Fütterungsdaten und von Energie an Systemkomponenten RET (elektrische entferntneigung).  Sein weitverbreitetes in den Netzen 3G, 4G und 5G, besonders passend für Antennen ESC-3G, 4G und 5G, Turmverstärker und Basisstationsausrüstung.

Vorteile

• Die Länge kann besonders angefertigt werden, um die verschiedenen Bedingungen von Käufern zu erfüllen
• Passend für komplexe Umwelt mit Antennenbasisstationen, -40°C | +85°C
• UVbeständiges, passend für langfristige Umwelt im Freien
• Flammhemmender Grad passt sich an UL94-V0 an
• Hochwertige Verbindungsstücke, fügendes Leben ist mehr als 500mal
• Kein anormales Phänomen im Salzsprühtest 168H

Elektrische Daten

Über das Kabel:

1. 4 Kerne verkabeln, Durchmesser 8mm, mit Aluminium-Magnesiumlegierungsschutzschicht, Abdeckung mehr als 85%
2. Der Innenleiter ist konservierter Kupferdraht, die gute elektrische Leitfähigkeit haben
3. Die allgemeinen Kabelparameter sind wie in dem Bild gezeigt unten, es ist 2 x 0.75mm2(AWG-Lehre 20) angeschwemmte (Energie) 2 x 0.25mm2(23) twisted pair AWG-Lehre (Daten) 6 Durchmesser des Leiterkabels 7mm (0,26 Zoll)
4. wir stellen auch ein anderes niedrig-Standardkabel zur verfügung, um die Kosten zu verringern: 2 x 0.41mm2(21AWG) angeschwemmte (Energie) 2 x 0.21mm2Twisted pair (24 AWG-Lehre) (Daten) 6 Durchmesser des Leiterkabels 7mm (0,26 Zoll)
5. über das äußere jecket des Kabels, gibt es PU- oder PVC-Materialien für Ihre Meinung, ist die Leistung von PU besser und der Preis von PVC ist niedriger

Über das Verbindungsstück:

1. Steckerbelegung, die AISG-Spezifikation übereinstimmt.
2.    Weiblicher Stiftplan basiert auf Variante 08 a LÄRM-en 61076-2-106:2012-04. Die weiblichen Stifte 2, 4 und 8 sind für AISG-Anwendungen nicht verwendet, aber es muss sichergestellt werden, dass die völlig geladenen männlichen Verbindungsstücke, die Variante 08 a LÄRM-en 61076-2-106:2012-04 übereinstimmen, steckbar sind.
3.   Pin 1 wird nicht für Neubauten verwendet, Kompatibilität zu den älteren Versionen halten nur gemusst.
4. Zu mehr Information beziehen Sie sich auf AISG C485 V1.1
