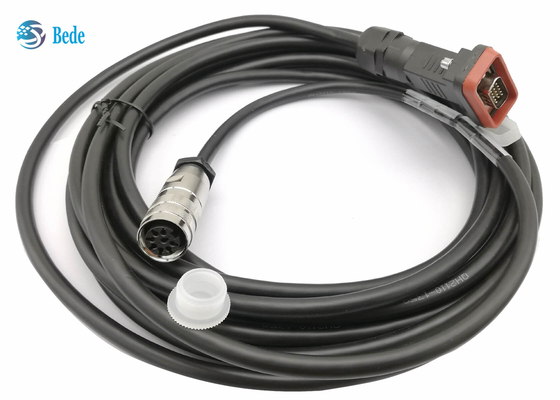

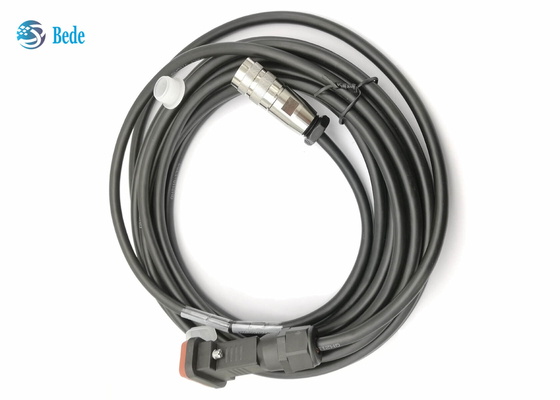

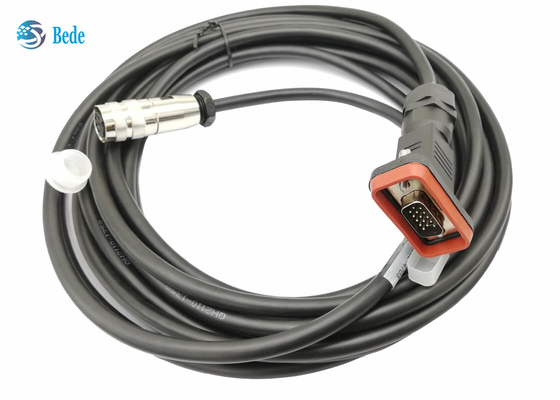

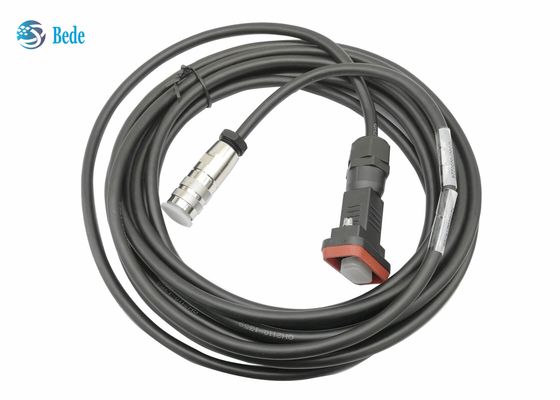

RET Steuerungs-Jumper AISG Kabel DB15 Stecker auf AISG 8-polige Buchse 6 Meter

AISG RET Steuerungs-Jumperkabel DB15 Stecker auf AISG 8-polige Buchse 6 Meter

Beschreibung

    Diese AISG-Kabel (Antenna Interface Standards Group) werden zum Verbinden von RCU (Remote Control Unit) und RRU (Remote Radio Units) verwendet und speisen Daten und Strom in RET (Remote Electrical Tilt) Systemkomponenten ein. Sie werden häufig in 3G-, 4G- und 5G-Netzwerken eingesetzt, insbesondere geeignet für 3G-, 4G- und 5G-ESC-Antennen, Turmverstärker und Basisstationsausrüstung.

    Wir bieten verschiedene Längen an, 3M, 6M, 10M usw. Die Fußlänge kann ebenfalls angepasst werden, bitte kontaktieren Sie uns.

Vorteile

• Geeignet für komplexe Umgebungen mit Antennenbasisstationen,-40°C ~ +85°C
• geeignet für langfristige Außenumgebungen, flammhemmend, UV-Alterungsbeständigkeit, wasserdicht
• Hochwertige Steckverbinder, Lebensdauer über 500 Mal

Elektrische Daten

Über das Kabel:

1. 4-adriges Kabel, Durchmesser 8 mm, mit Abschirmung aus Aluminium-Magnesium-Legierung, Abdeckung über 85%
2. Der Innenleiter ist verzinntes Kupferdraht, der eine gute elektrische Leitfähigkeit aufweist
3. Die allgemeinen Kabelparameter sind wie im Bild unten dargestellt, es ist2 x 0,75 mm2(20 AWG) Litze (Strom) 2 x 0,25 mm2(23 AWG) verdrilltes Paar (Daten) 6-adriges Kabel 7 mm (0,26 Zoll) Durchmesser
4. Wir bieten auch ein anderes Kabel mit niedrigerem Standard zur Kostensenkung an:2 x 0,41 mm2(21 AWG) Litze (Strom) 2 x 0,21 mm2(24 AWG) verdrilltes Paar (Daten) 6-adriges Kabel 7 mm (0,26 Zoll) Durchmesser
5. Über den Außenmantel des Kabels gibt es PU- oder PVC-Materialien für Ihre Meinung,die Leistung von PU ist besser und der Preis von PVC ist niedriger

Über den Stecker:

  Gemäß AISG-Spezifikation C485 V1.1 basiert die Buchsenstiftanordnung auf DIN EN 61076-2-106:2012-04 Variante 08-a, die Stifte 2, 4 und 8 werden für AISG-Anwendungen nicht verwendet, aber es muss sichergestellt werden, dass voll bestückte Stecker gemäß DIN EN 61076-2-106:2012-04 Variante 08-a steckbar sind; Stift 1 darf für Neubauten nicht verwendet werden, nur zur Aufrechterhaltung der Kompatibilität mit älteren Versionen erforderlich.

  Mechanische Eigenschaften
