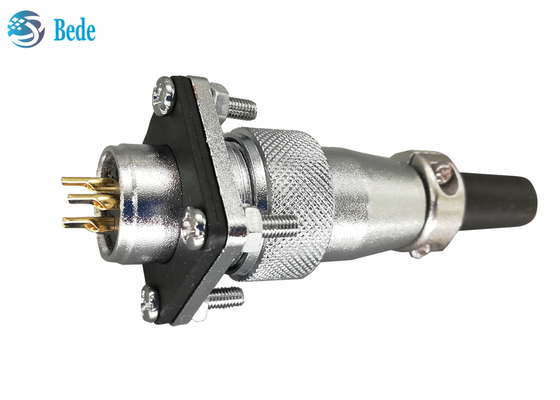

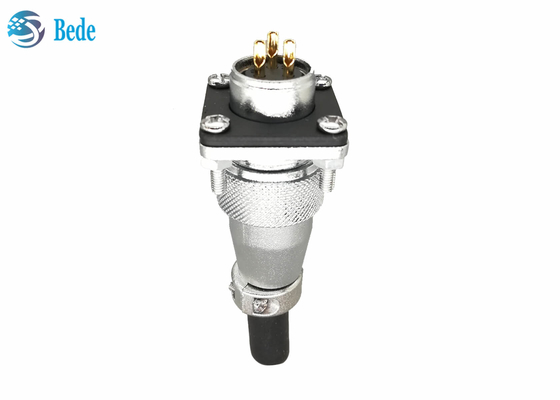

Quadratische Rundsteckverbinder der Flansch-und Schutzabdeckungs-WS20 mit 2 3 4 Pin 500V 25A

Rundsteckverbinder WS20 mit quadratischer Flansch- und Schutzabdeckung 2 3 4 Stift 500V 25A

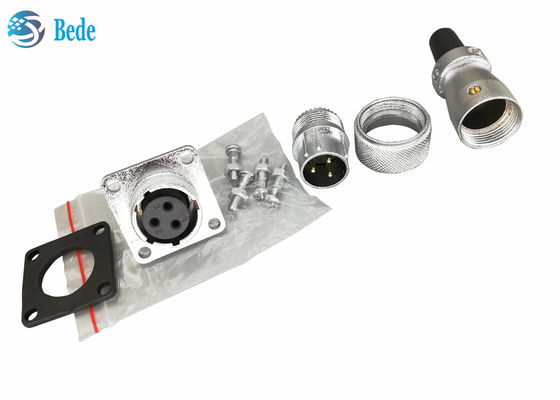

Produktstruktur

1. Gummiauflagen und Schutzabdeckung, zwei Modelle wie in der Zahl gezeigt unten, mit oder ohne Schutzabdeckung wie erforderlich

  2. Wohnung für Plattenmontageende, Zinklegierung mit dem Chrom überzogen,

  3. Wohnung für das Verdrahten des Endes, Zinklegierung mit dem Chrom überzogen,

  4. Nuss, Zinklegierung mit dem Chrom überzogen, verwendet für das Reparieren männlich und weiblich nach Verbindung

  5. Schrauben, Waschmaschinen und Nüsse, Edelstahlmaterial, benutzt für panle Montage

  6. Wohnung für Draht, Zinklegierung mit dem Chrom überzogen,

  7. Kabelschutzschlauch, Gummimaterial,

  8. Isolator, PPS Plastik ausführend

  9. Kontaktstifte, Messingmaterial mit dem Gold überzogen

Schnelles Detail

• Stifte: 2 3 4

• anwendbare Temperatur: - 40℃ | +75℃
• anwendbarer Draht: 11AWG
• Verstopfen Sie und trennen Sie Zeiten: ≥500
• Die Nichterfüllungslieferung ist das a-Modell im Bild unten, wenn das b-Modell angefordert wird, in Verbindung treten mit uns bitte

Produkt-Größe

Verdrahten des Endes:  ΦD=25.8mm     L=49.5mm        Φdmax =11.6mm

Plattenmontageende: Φd1=M20   D=M22   L=14mm    L1=28mm   L2=23mm

B=22mm    Φd=20.5mm     b=22mm   Φ=3.2mm

Elektrische Daten
