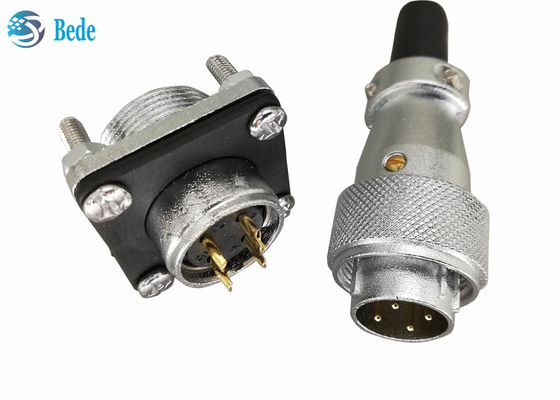

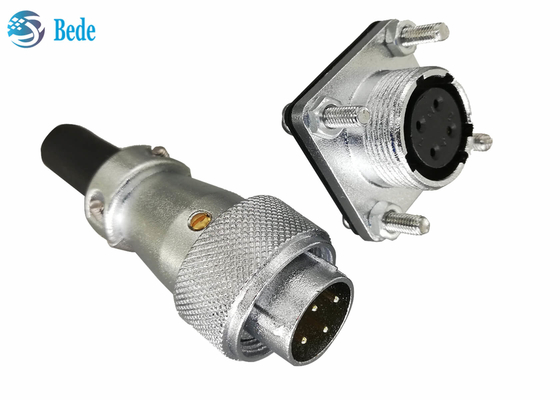

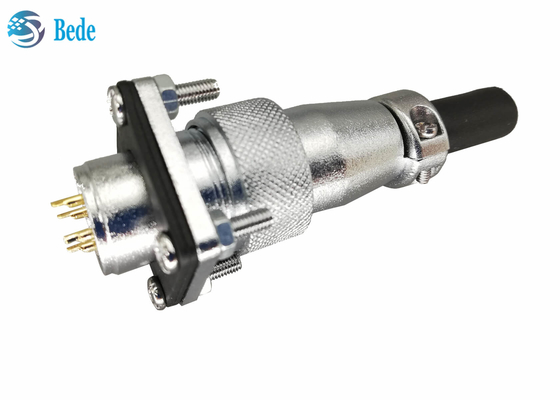

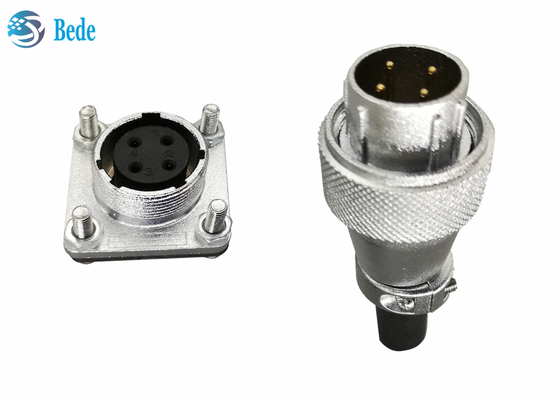

WS20 5 6 7 8-poliger Rundsteckverbinder mit quadratischem Flansch und Staubschutzkappe 500V 10A

WS20 Rundsteckverbinder mit quadratischem Flansch und Staubschutzkappe 5 6 7 8 Pin 500V 10A

Produktbeschreibung

   Ein Steckverbinder in Militärqualität mit einem Gehäuse aus Zinklegierung, einem PPS-Kunststoffisolator und vergoldeten Kupferkontaktstiften. Es handelt sich um eine Panel-Montageart, die Verdrahtungsmethode ist das Schweißen, 20,5 mm Montagebohrungen und 4 Stück 2,3 mm Flanschmontagebohrungen sollten auf der Platte reserviert werden. Dieser Rundsteckverbinder ist für eine Umgebung von -40~+85℃ geeignet und wird häufig in der Militärindustrie, Schifffahrt, Luftfahrt, Ölförderung, industriellen Steuerung und anderen Bereichen eingesetzt.

Schnelle Details

• Pins: 5 6 7 8
• Anwendbare Temperatur: -40℃ ~ +75℃
• Anwendbarer Draht: 14AWG
• Steck- und Ziehzyklen: ≥500
• Die Standardlieferung ist das A-Modell in der Abbildung unten. Wenn das B-Modell benötigt wird, kontaktieren Sie uns bitte.

Produktgröße

   Verdrahtungsende:  ΦD=25,8 mm     L=49,5 mm        Φd_max=11,6 mm

   Panel-Montageende: Φd1=M20   D=M22   L=14 mm    L1=28 mm   L2=23 mm

                                     B=22 mm    Φd=20,5 mm     b=22 mm   Φ=3,2 mm

Elektrische Daten
