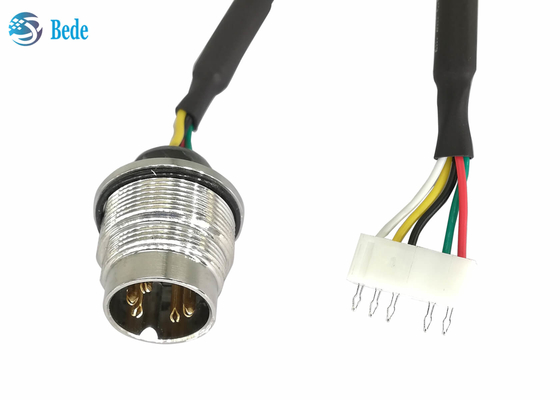

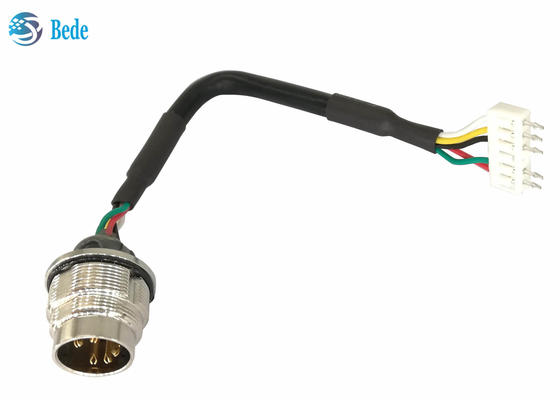

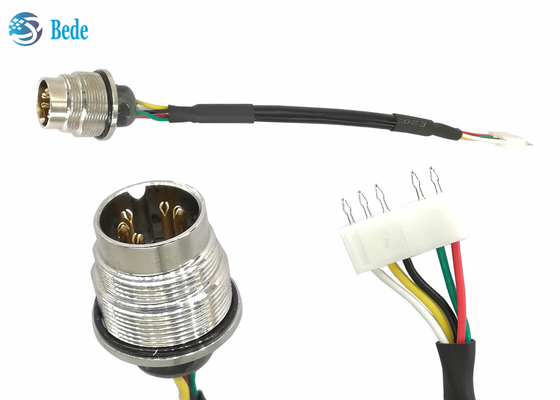

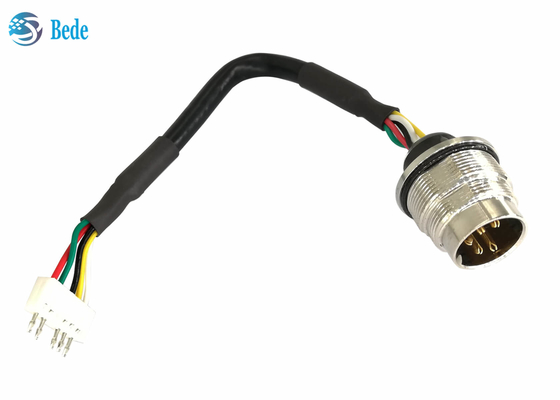

AISG RET verkabelt AISG-Rückseite, die Stiftkontakte zur 5 Stiftfalz-dem Anschluss anbringt

AISG RET verkabelt AISG-Rückseite, die Stiftkontakte zur 5 Stiftfalz-dem Anschluss anbringt

Struktur

1. Kontaktstift von AISG-Verbindungsstück, Messing mit dem Gold überzogen

2.housing männlichen Verbindungsstücks AISG, verkupfern mit dem überzogenen Nickel

3.O-ring für wasserdichtes, Gummimaterial

4. Epoxidkleber zum Versiegeln von Drähte und wasserdicht

Rohr, Farbe und Länge des Psychiaters 5.heat können besonders angefertigt werden

6. Kabeljacke mit Schild, Kabelmessgerät 5*22AWG

Stift 7.contact des Falzanschlusses, Messing mit silbernem überzogen

8. 6 Stiftfalzanschluß, der 3. Stift nicht anschließen.  Verteiler dieses Endes kann besonders angefertigt werden

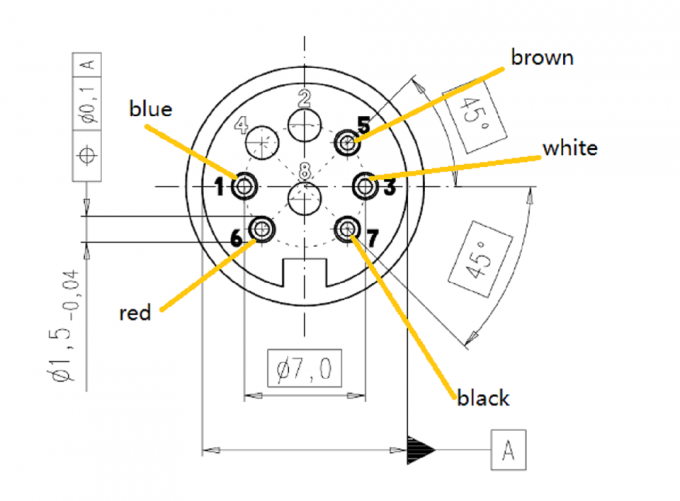

Stiftstandort

Männlicher Stiftplan basiert auf Variante 08 a LÄRM-en 61076-2-106:2012-04. Die männlichen Stifte 2, 4 und 8 sind für AISG-Anwendungen nicht verwendet. Männlicher Stift 1 wird nicht für Neubauten benutzt, Kompatibilität zu den älteren Versionen halten nur gemusst.  Steckerbelegung, die AISG-Spezifikation übereinstimmt.
