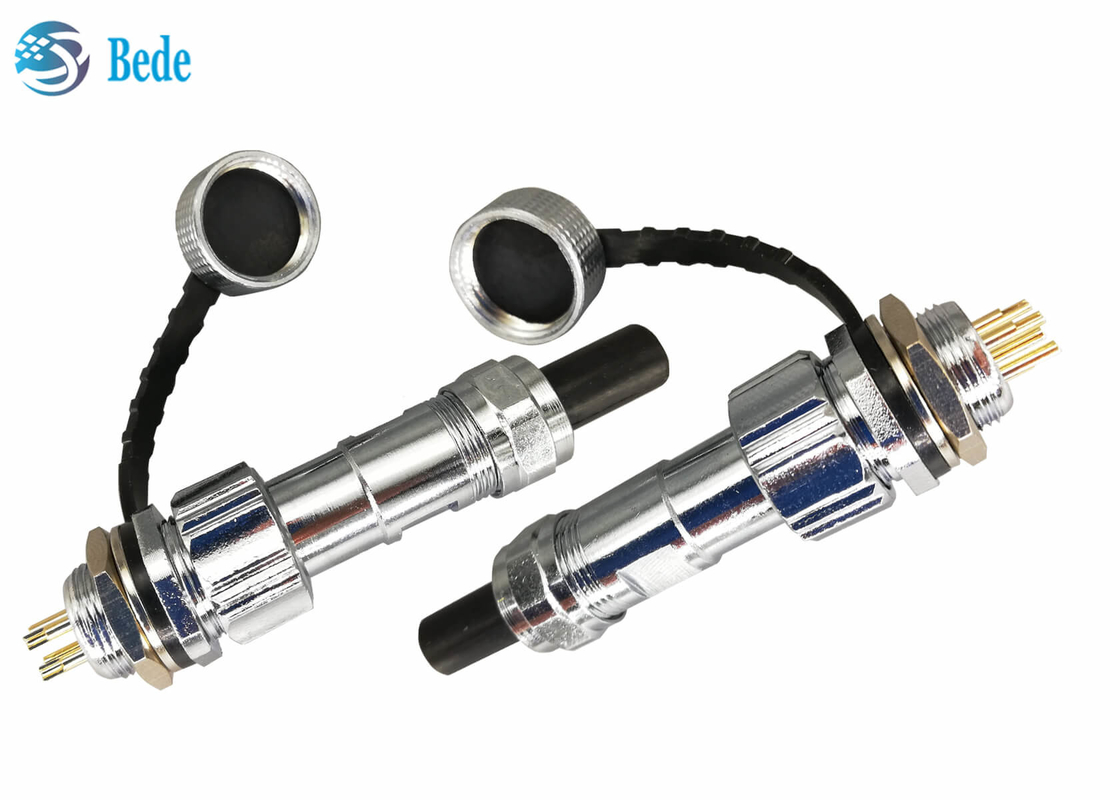

GX16 Luftfahrtsteckverbinder Wasserdicht IP68 Panelmontage Stil 2~10 Pin

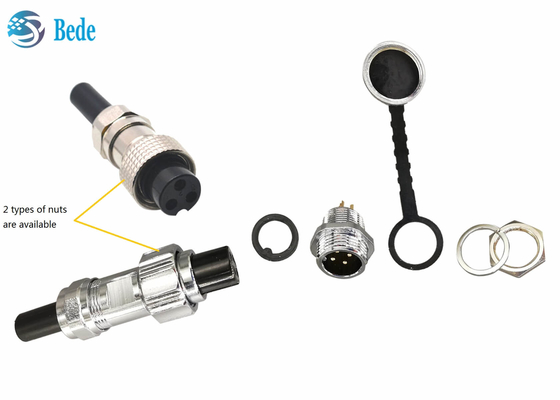

Struktur
1. Schutzkappe, Stahlteil ist Zinklegierungsmaterial, Kunststoffteil ist Gummi
2. O-Ring, Gummi zur Abdichtung
3. Stecker, Zinklegierungsmaterial mit Nickel beschichtet
4. Buchse, schwarzes Bakelit
5. Mutter, Zinklegierung mit Nickel beschichtet
6. Schutzhülle des Kabels, greift das Kabel mit 5 zusammen zur Abdichtung
7. Unterlegscheibe, Edelstahl
8. Gehäuse der Buchse, Zinklegierung mit Nickel beschichtet
9. Mutter und Federscheibe für die Panelmontage
10. Kontaktstifte, Messing mit Silber beschichtet
Elektrische Daten
| Pins |
2 Pin 3 Pin |
4 Pin |
5 Pin |
6 7 8 9 10 Pin |
| Nennstrom |
7A |
5A |
5A |
4A |
| Betriebsspannung |
200V |
| Kontaktwiderstand |
3 mΩ max |
| Isolationswiderstand |
1500 MΩ |
| Spannungsfestigkeit |
1500V |
| Kontaktlochgröße Φmm |
2,45 |
2,45 |
2,00 |
1,15 |
Alle vertraut
Über GX16 Luftfahrtsteckverbinder, M16 Rundsteckverbinder, zögern Sie bitte nicht, uns zu kontaktieren, oder kehren Sie zum Produktkatalog zurück, um mehr zu erfahren, wenn Sie interessiert sind.
1. Panelmontagemodell -- Frontmontage
2. Kabelanschlussmodell
3. Panelmontagemodell -- Heckmontage
4. Panelmontagemodell mit rundem Flansch
5. Panelmontagemodell mit quadratischem Flansch
6. Panelmontagemodell mit Rhombusflansch
7. PCB-Schweißmodell mit abgewinkelten Pins
8. PCB-Schweißmodell mit geraden Pins
9. Panelmontagemodell mit rechtem Winkel -- Frontmontage
10. Wasserdichtes Kabelanschlussmodell
11. Wasserdichtes Panelmontagemodell
12. Panelmontagemodell mit rechtem Winkel -- Heckmontage
