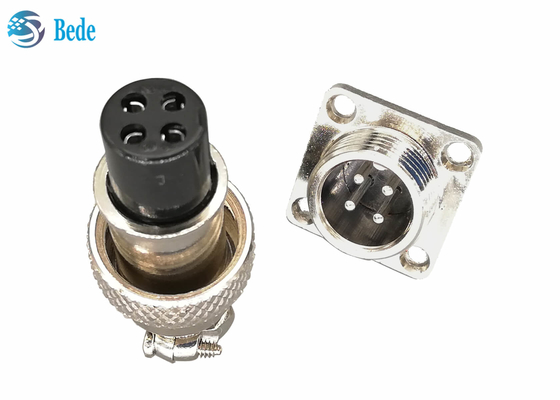

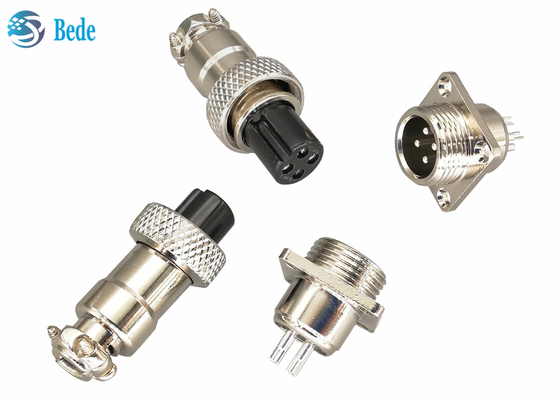

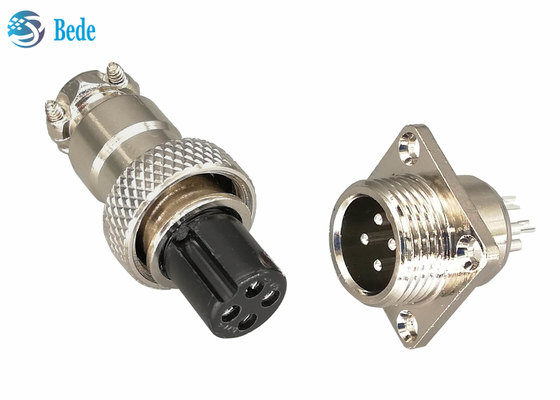

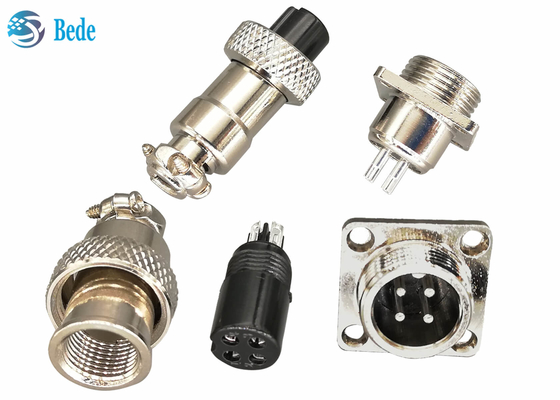

GX16 Luftfahrtanschluss mit quadratischem Flanschkabel zum Panel-Stil 2~10 Pins
SStruktur
1Gehäuse für weibliche Verbindungsstücke, mit Nickelplattierung aus Zinklegierung
2Nüsse zum Befestigen von weiblichen und männlichen Stoffen nach dem Befestigen, aus Zinklegierungen und Gummi
3Weiblicher Steckverbinder aus schwarzem Bakelit.
4.Männlicher Stecker, Gehäuse aus Zinklegierung mit Nickelplattierung,
5.Kontaktknöpfe, Material ist Messing mit Silberplattierung
Anmerkung: mit den Schrauben, Wischern, Muttern für die Flanschmontage, Panel-Ausschnitt kommen, siehe folgende Abbildung
Elektrische Daten
| Schrauben |
2 Pins 3 Pins |
4 Pins |
5 Pins |
6 7 8 9 10 Stift |
| Nennstrom |
7A |
5A |
5A |
4A |
| Betriebsspannung |
200 V |
| Kontaktwiderstand |
3mΩ max. |
| Isolierwiderstand |
1500 MΩ |
| Widerstandsspannung |
1500 V |
| Kontaktlochgröße Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Alles vertraut
Über GX16 Luftfahrtverbindung, M16 kreisförmige Verbindungen, alle Modelle wie folgt, bitte kontaktieren Sie uns frei, oder kehren Sie zum Produktkatalog zurück, um mehr zu erfahren, wenn Sie interessiert sind.
1.Modell für die Montage der Platten - Frontmontage
2.Modell für das Kabeldokken
3.Modell für die Montage von Platten - Rückenmontage
4.Modell zur Montage von Platten mit rundem Flansch
5.Modell zur Montage von Platten mit quadratischem Flansch
6.Modell zur Montage von Platten mit Rombusflansche
7.PCB-Schweißmodell mit Ellenbogenpins
8.PCB-Schweißmodell mit geraden Nadeln
9.Modell zur Montage von Platten mit rechten Winkel - Frontmontage
10.Wasserdichtes Modell für das Kabeldokken
11.Wasserdichtes Modell für die Montage von Platten
12.Modell zur Montage von Platten mit rechten Winkel - Rückenmontage
