Kabel-Luftfahrt WS20 6 Pin Circular Connectors Cable To, die Verbindungsstücke ankoppelt

Kabel-Luftfahrtverbindungsstück WS20 6 Pin Circular Connector Cable To, das Verbindungsstücke ankoppelt

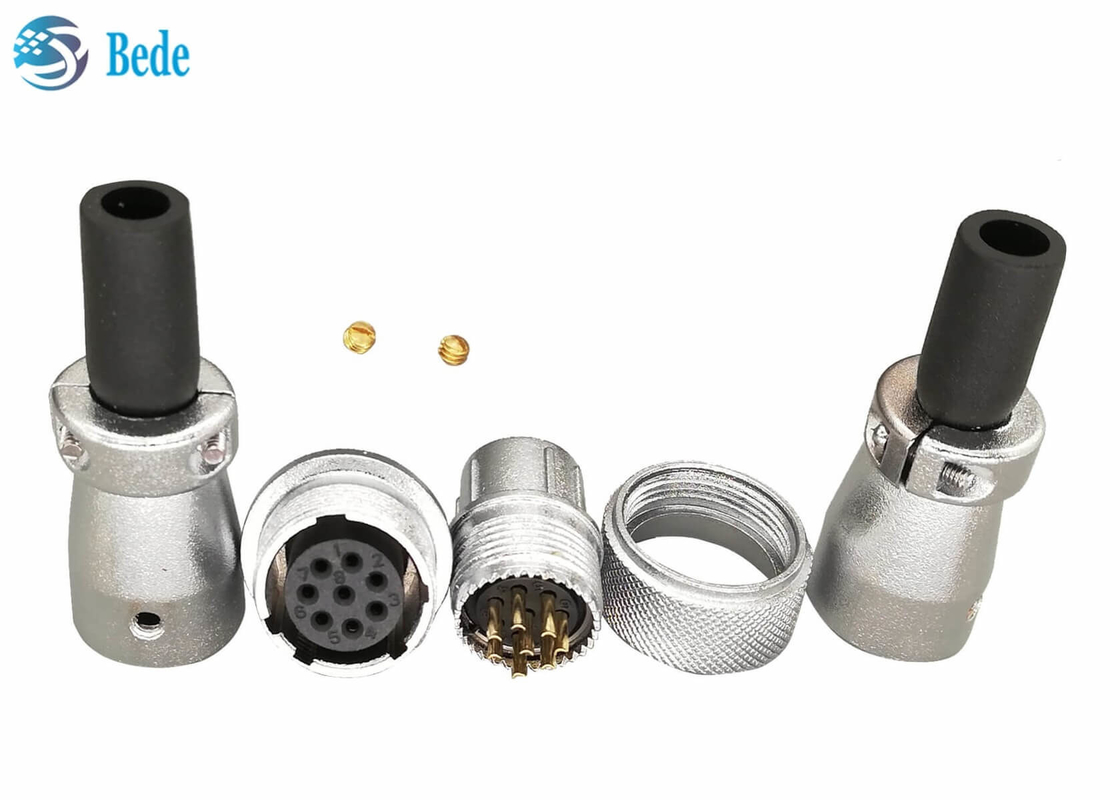

Struktur

1.Housing des männlichen Verbindungsstücks mit Gummikabelschutzhülse, Material unterbringend ist chromieren überzogene Zinklegierung

das Verbindungsstück 2.Male, Material unterbringend ist chromieren überzogene Zinklegierung, Kontaktstift ist Messing mit dem überzogenen Gold

3.nut für Reparierenmann und weibliches nach Verbindung

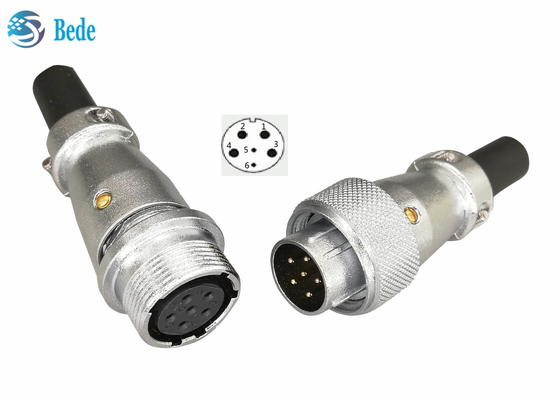

Verbindungsstück 4.female, steckt Standort als pictrue Show, 1 2 3 4 Stiftnennstrom 25A, Drahtmessgerät 11AWG, Durchgangswiderstand 1mΩ/pin fest; 5 6 Stiftnennstrom 5A, Drahtmessgerät 18AWG, Durchgangswiderstand 5mΩ/pin;

5.Sleeve der Buchse, Material ist chromieren überzogene Zinklegierung

6.Housing der Buchse mit Gummikabelschutzhülse, Material unterbringend ist chromieren überzogene Zinklegierung

Nuss 7.brass für Festlegung connetors

Produkt-Größe

  Buchse:   ΦD=M22   L=52mm   Φd max=11.6mm

  Männliches Verbindungsstück: ΦD=25.8mm    L=49.5mm Φd max=11.6mm

Ähnliches Produkt

Diese Seite ist über WS20, WS16, WS24, WS28 auf Verkäufen auch, die Reihe einschließt auch Plattenbergmodus, quadratischen Flanschmodus, sich fühlen bitte frei, mit uns in Verbindung zu treten, wenn Sie interessiert sind
