7W2 Koaxial-D-Sub-Rechtswinkel/Gerechte Pins Hochstrom-Anschlusskombination DB

7W2 Koaxial D-Sub Winkel/Gerade Stifte Hochstrom-Steckverbinder Combo DB-Steckverbinder

Beschreibung

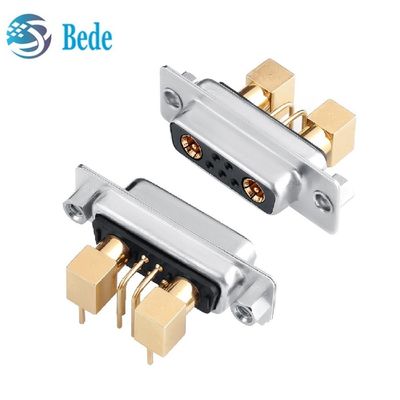

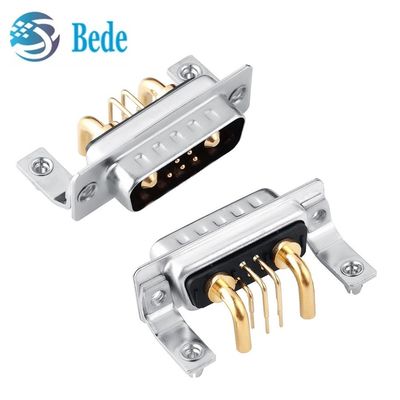

Diese Seite ist für einen rechtwinkligen Combo-Hochleistungs-D-Sub-Steckverbinder, männlich und weiblich, für Anwendungen, die Strom und Signal in einem Stecker benötigen, weit verbreitet in den Bereichen Kommunikation, Militär, Robotik, Automatisierung und Transport.
  Der 7w2 D-Sub-Steckverbinder hat 2 Stromkontakte und 5 Signalkontakte. Die Stromkontakte sind mit einer Strombelastbarkeit von 10A bis 40A erhältlich, wobei sich nur die Größe des Anschlusses unterscheidet. Die Impedanz für die Koaxialkontakte beträgt 50Ω oder 75Ω. Alle Kontaktstifte sind maschinell bearbeitet, aus Phosphorbronze, vollvergoldet, um ihre Leistung und Lebensdauer zu gewährleisten.

Elektrische Eigenschaften

1. Hochleistungskontakt-Nennwerte: 10, 20, 30 oder 40 Ampere optional, siehe folgende Zeichnung und Tabelle für Details
2. Steckverbinder-Nennwert mit Signalkontakt: 3,0 Ampere
3. Betriebsspannung: 300V
4. Hochleistungskontaktwiderstand: 2,7 Milliohm max.
5. Spannungsfestigkeit: 1000V AC für 1 Minute
6. Isolationswiderstand: 2000 Megohm min.
7. Temperaturbereich: -55°C bis +125°C

Die folgende Zeichnung gilt für gerade Stifte 7W2 DB Combo-Steckverbinder,
