Automotive ECU Stecker AMP 35-Pin Vertikal Draht-zu-Platine

Großes Bild : Automotive ECU Stecker AMP 35-Pin Vertikal Draht-zu-Platine

Produktdetails:

Herkunftsort:	China
Markenname:	BEDE
Zertifizierung:	RoHS
Modellnummer:	1-776231-1/1-776164-1
Dokument:	1-776231-1 (1).pdf

Zahlung und Versand AGB:

Min Bestellmenge:	500
Preis:	Verhandlungsfähig
Lieferzeit:	Basis auf Mengen
Zahlungsbedingungen:	T/T, Western Union
Versorgungsmaterial-Fähigkeit:	3000pcs pro Tag

Kontakt

Ausführliche Produkt-Beschreibung

Montageart:	Brett-Berg	STIFT:	Pin 35
Weibliche Teile-Nr.:	1-776164-1	Männliche Teile-Nr.:	1-776231-1
Material:	Schwarzes PA66+GF (UL94 V-0), Kupferlegierung (verzinnt/vergoldet)	Temperaturbereich:	-40°C bis +125°C
Wasserdichtigkeitsklasse:	IP67	Anzahl der Zeilen:	3
Hervorheben:	35-Pin-Automotive ECU-Anschluss , 1-776164-1 Automobil-EKU-Anschluss , Automobil-ECU Verbindungsstück Amperes

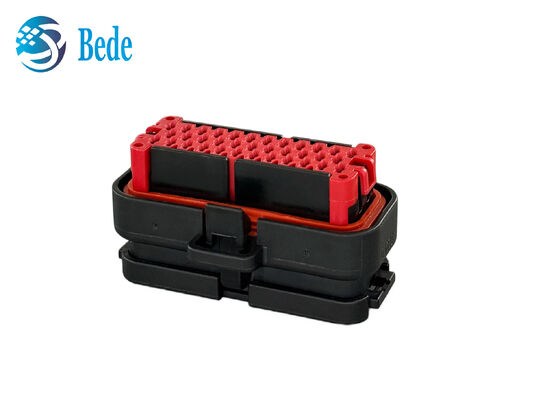

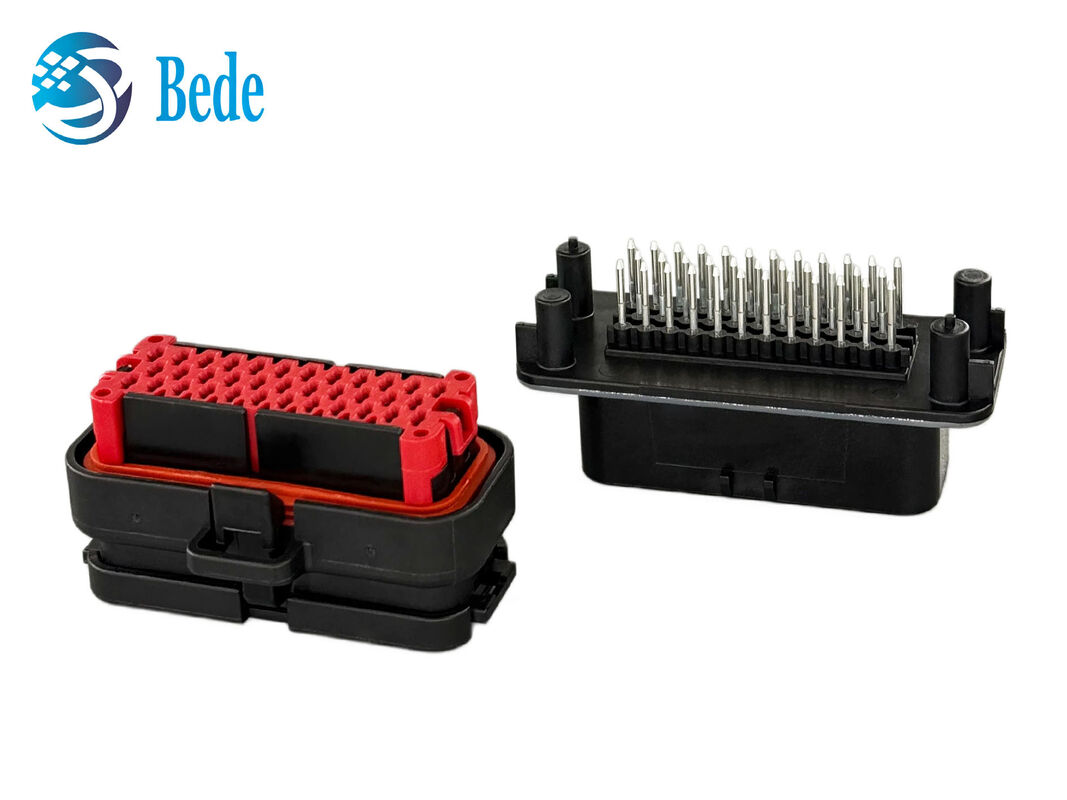

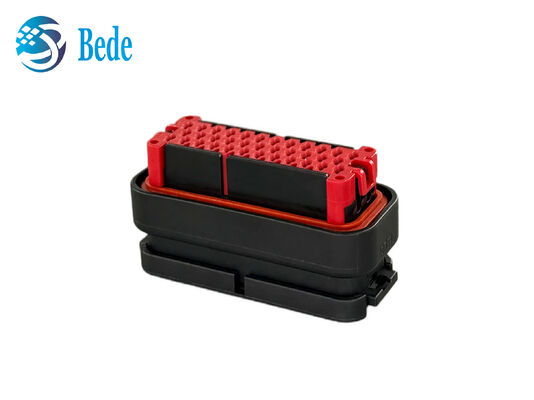

AMP 1-776231-1 35-Pin-Vertikaler Draht-zu-Board-Automotive ECU-Anschluss 4MM 1-776164-1

TE AMPSEAL 1-776231-1 ist eine 35-Positions-vertikale Draht-zu-Board-Anschlussanlage. Es verfügt über 1,3 mm vergoldete 17A-Kontakte, 4 mm Abstand, durchlöchrige PCB-Endung und IPready-Dichtung.Betrieb von -40°C bis 125°C und UL 94V-0, bietet es zuverlässige Strom- und Signalverbindungen.

Produktspezifikationen

Komponente	Eigenschaften	TE Teilnummer	Spezifikation
Teilnummer	35POS, Anschluss 1.3, HDR Assy, 180°, COD 1	1-776231-1	Vertikal durchlöchernde PCB-Kopfplatte
Nennstrom	Bis zu 17A pro Kontakt, vergoldete Paarungsfläche	-	Anwendungen für Strom- und Signalkreislauf
Montageart	Vertikal, durchlöchendes Lötendurchgang an PCB	-	Anschluss von Draht an Bord

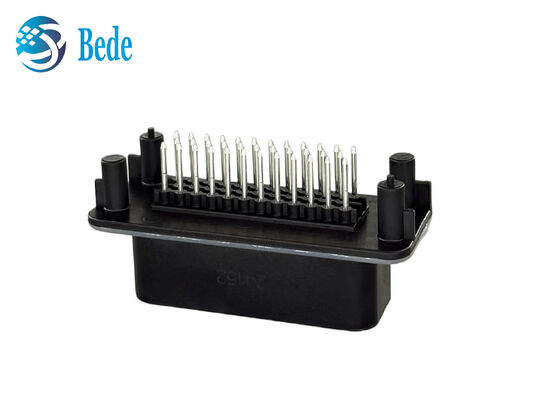

Typ der Überschrift	Vollständig umhüllt, 35 vertikale Nadeln, 3 Reihen, 4 mm Abstand	1-776231-1	Vertikal-PCB-Männchenkopf

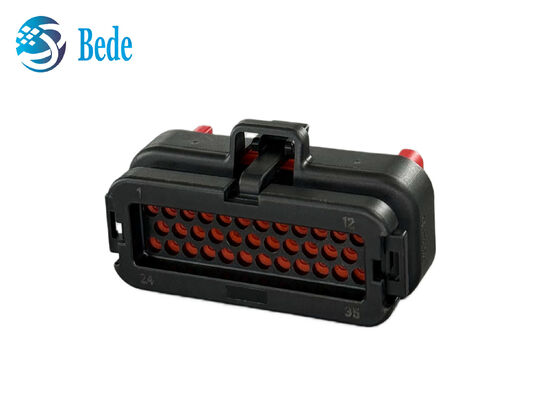

Weibliche Wohnungen (Strangseite)	Integraler Silikonverschluss, rotes Sekundärverschluss, Verschluss	776164-1	Wasserdichtes weibliches Steckverbinder IP67
Versiegelbarkeit	Versiegelbares Design	-	geeignet für geschlossene Umgebungen
Eigenschaften der Wohnungen	Schwarzes Gehäuse, Schlüsselkode 1, UL 94V-0 Brandsicherheitsbewertung	-	Robuste Industriebauten
Betriebstemperatur	-40°C bis 125°C	-	Umweltverträglichkeit in weiten Bereichen

Produktmerkmale

· Elektrische Leistung: Goldplattierte 1,3 mm-Stifte mit einer Leistung von bis zu 17 A für eine zuverlässige Energie- und Signalübertragung

· Aufbau von PCBs: Vertikal durchlöchendes Lötwerk mit einem Abstand von 4 mm über 3 Reihen

· Umweltverträglichkeit: Versiegelbares Design, Betriebstemperaturbereich von -40°C bis 125°C

· Sicherheitskonformität: UL 94V-0 Flammbarkeit schwarzer Gehäuse mit Schlüsselcode 1 für sichere Paarung

Anwendungen

· Elektrische Systeme für Fahrzeuge, für die versiegelte Strom- und Signalverbindungen erforderlich sind

· Industrielle Steuerungsgeräte und Anwendungen im Bereich der PCB-Leitung

· Maschinen und Geräte für den Transport und Offroad mit schwingungsbeständigen Anschlüssen

· Leistungs- und Signalübertragungsmodule in Industrieumgebungen mit hoher Temperatur

· Elektrische Geräte, die UL 94V0-Brennschutz und eine stabile Kabelbrettverbindung erfordern

Installation und Anmerkungen

Dieser versiegelte vertikale Kabelbrettanschluss verfügt über 35 vergoldete 17A-Kontakte, durchlöchendes Löten, präzise Ausrichtung, UL 94V0-Klassifizierung und hohe Temperaturbeständigkeit,erfordert eine sorgfältige Lötung und eine korrekte Schließung während der Installation für zuverlässige Strom- und Signalanwendungen.
