D-Sub gemischte Koaxialverbindung RF / Leistungsrichter Winkelverbindung 9W4 für PCB

D-Sub Mixed Koaxial-Steckverbinder RF / Power Winkelstecker 9W4 für PCB

Funktion und Verwendung


   Dieser 9W4 Mixed-DB-Steckverbinder hat 5 Power-Pins und 4 Signal-Pins und wird in Militär, Automatisierung, Robotik und anderen Bereichen eingesetzt.

Material und Leistung

1. Alle Kontaktstifte sind aus bearbeitetem Messing und vollvergoldet, mit guter Leitfähigkeit und sehr geringem Kontaktwiderstand.
2. Der Isolator besteht aus schwarzem PBT-Kunststoff mit 30% Glasfaser, die Feuerbeständigkeit entspricht UL -94 -V0.
3. Das Gehäuse besteht aus Messing, ist vernickelt, um Rostschutz und ein schönes Aussehen zu gewährleisten.

Elektrische und Mechanische Eigenschaften

1. Hochstrombelastbarkeit der Leistungskontakte: 10, 20, 30 oder 40 Ampere
2. Betriebsspannung: 300V
3. Widerstand der Leistungskontakte: maximal 10 Milliohm
4. Dielektrische Durchschlagsfestigkeit: 1000 VAC für 1 Minute
5. Isolationswiderstand: mindestens 2000 kOhm
6. Temperaturbereich: -55°C bis +125°C
7. Hochfrequenz: 0~3 GHz
8. Einfügekraft: 0,2~2 N/Pin für die Power-Pins und 2~7 N/Pin für die Hochfrequenz-Pins
9. Ausziehkraft:  0,2 N/Pin für die Power-Pins und 0,5 N/Pin für die Hochfrequenz-Pins
10. Haltbarkeit: 500 Zyklen

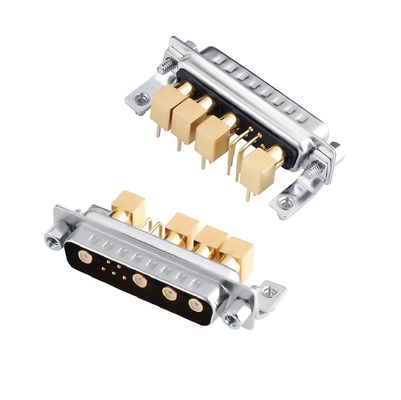

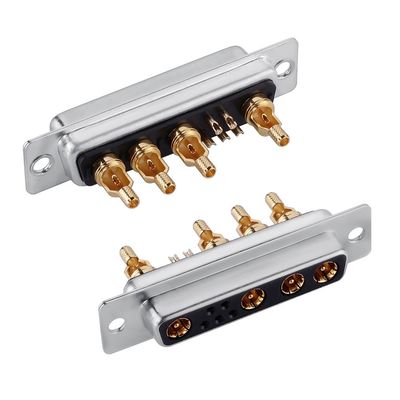

Produktdetails und PCB-Lochlayout sind unten dargestellt
