1-776087-1 23-Pin-Rechtswinkel-Automobilanschluss-PCB-Header-Austausch

Beschreibung

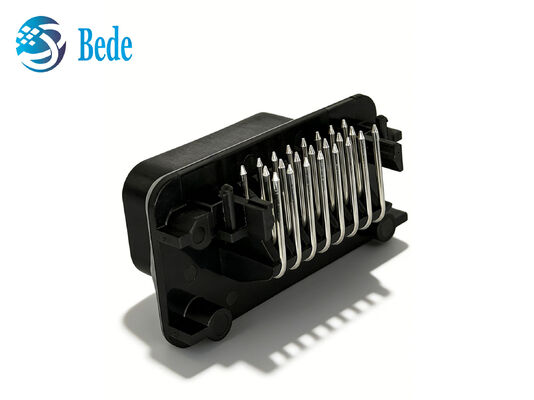

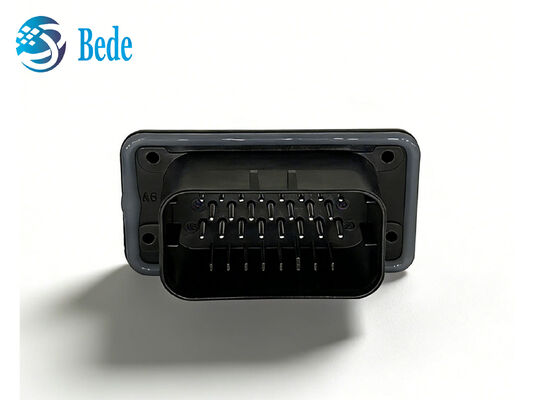

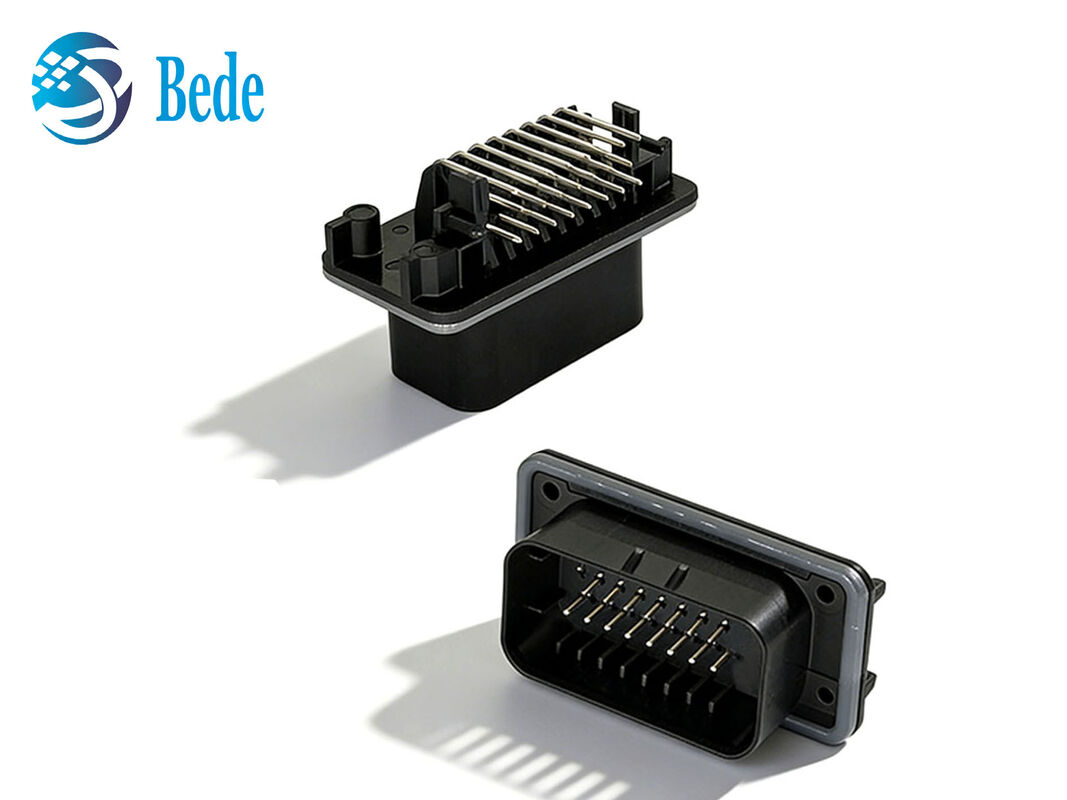

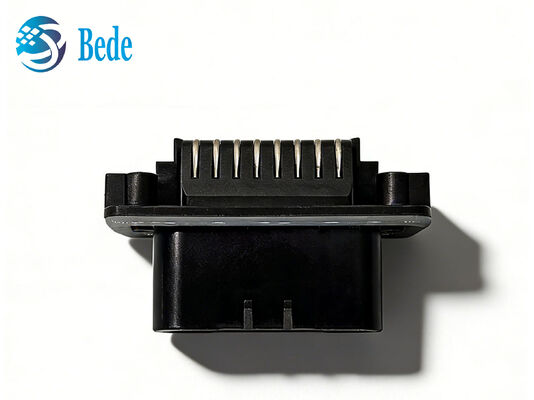

Der 1-776087-1 23-Pin Right Angle Automotive PCB Connector ist eine kompakte Draht-zu-Board-Lösung für elektronische Baugruppen und Fahrzeugelektrische Systeme.3-reihe Konfiguration mit 4 mm Mittellinie, die mehrere Anschlusspunkte in einem relativ kompakten PCB-Layout bieten.so dass es für Anwendungen geeignet ist, bei denen die Platzierung von PCB und die Ausrichtung der Steckverbinder sorgfältig berücksichtigt werden müssen.

Der Stecker ist für die Durchlöcher-PCB-Montage ausgelegt und verwendet ein versiegeltes Gehäuse, um zusätzlichen Schutz in anspruchsvollen Betriebsumgebungen zu bieten.Goldbeschichtete Kontakte unterstützen eine stabile elektrische Verbindung und helfen, eine gleichbleibende Kontaktleistung zu erhaltenZu den typischen Anwendungen gehören Steuerungsmodule für Automobil, PCB-Bauteile, Fahrzeugverkabelungssysteme und elektronische Geräte.

Spezifikation

Produktmerkmale

• 23-Pin, 3-Reihe-Konfiguration
  Bietet 23 Anschlussstellen in drei Reihen, geeignet für Multi-Circuit-PCB-Automobilbaugruppen

• Rechteck-PCB-Einbau
  Die 90-Grad-Ausrichtung ermöglicht es dem Kopplungsgurt, sich von der Seite zu nähern und hilft dabei, die Verbindungsroute in begrenzten PCB-Räumen zu verbessern.

• Durchlöcherlösung
  Konzipiert für die Installation von durchlöchrigen Leiterplatten, die eine sichere, gelötete Verbindung zwischen Steckverbinder und Leiterplatte bieten.

• 4 mm Berührungsspielraum
  Eine 4 mm große Mittellinie sorgt für einen definierten Abstand zwischen den Kontakten und unterstützt eine strukturierte PCB-Verbindung.

Anwendungen

1. Elektrische Steuergeräte für den Automobilbereich (ECU)
   Geeignet für PCB-basierte Steuerungsmodule, die mehrere Strom- und Signalverbindungen zwischen Leiterplatte und Fahrzeugverkabelung erfordern.

2. Fahrzeugelektrische Systeme
   Der Steckverbinder kann in Fahrzeugelektrischen Baugruppen verwendet werden, bei denen eine auf dem Brett montierte, rechtwinklige Verbindung für die organisierte Verlegung des Gurtens erforderlich ist.

3. Körperkontrollelektronik
   Kann auf Fahrzeugkarosserieelektronik und Steuerungsmodule angewendet werden, die mehrere Signal- und Stromkreise innerhalb einer PCB-Verbindungsoberfläche kombinieren.

4. Fahrzeugverkablungssysteme
   Die Wire-to-Board-Konfiguration bietet eine praktische Schnittstelle zwischen Fahrzeugverkabelung und PCB-montierten elektronischen Modulen.

5. Elektronische Industriegeräte
   Das Steckverbinderformat kann auch für industrielle Steuerungsgeräte und elektronische Baugruppen in Betracht gezogen werden, wenn eine versiegelte, rechtwinklige Plattenverbindung erforderlich ist.

Häufig gestellte Fragen

1. Welche Art von Steckverbinder ist der 1-776087-1?
   A: Es handelt sich um einen 23-Positions-, 3-Reihen- und rechtwinkligen Draht-PCB-Verbindungsanschluss, der für Anwendungen auf dem Board entwickelt wurde.

2. Wie wird der Stecker an die Leiterplatte angebracht?
   Der Steckverbinder verwendet eine durchlöchrige Lötendurchgang, so dass die Pins direkt an die Leiterplatte gelötet werden können.

3. Können Sie mir vor den Großbestellungen Proben liefern?

   A:Ja. Proben können vor der Massenproduktion besprochen werden, damit die Kunden Abmessungen, Paarungsleistung, PCB-Installation und Anwendungskompatibilität überprüfen können.

4. Wie lange dauert die Lieferzeit für dieses Produkt?

   A: Die Lieferzeit hängt im Allgemeinen von der Bestellmenge und den Produktionsanforderungen ab. Bitte kontaktieren Sie uns mit Ihrer gewünschten Menge und Lieferort für ein spezifisches Angebot und Zeitplan.

5. Können Sie kundenspezifische Anschlüsse unterstützen?
   A:Für Projekte mit unterschiedlichen Pin-Konfigurationen, Schlüsselanforderungen, Gehäuseentwürfen oder anderen Steckverbinder-SpezifikationenBitte geben Sie uns Ihre Zeichnungen oder technischen Anforderungen an, damit wir die verfügbaren Optionen bewerten können..
