34 Pin Automobil ECU Stecker Wasserdicht Stecker und Steckdose Kompatibel mit TE 4-1437290-0 und 2-6447232-3

Beschreibung

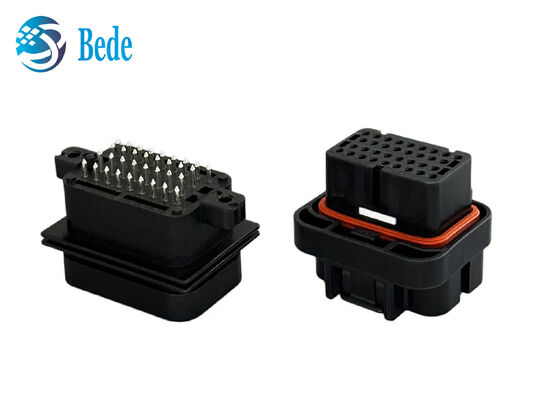

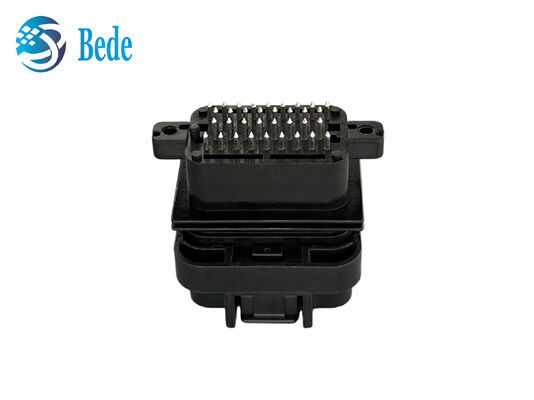

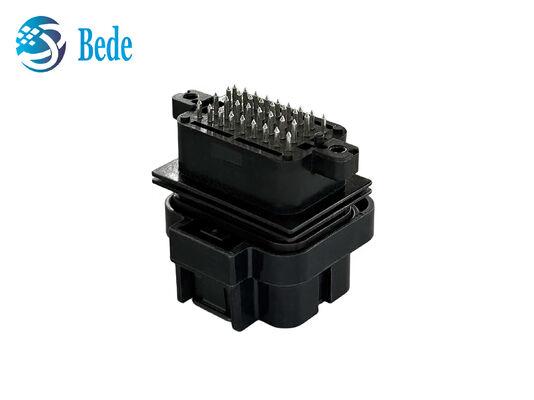

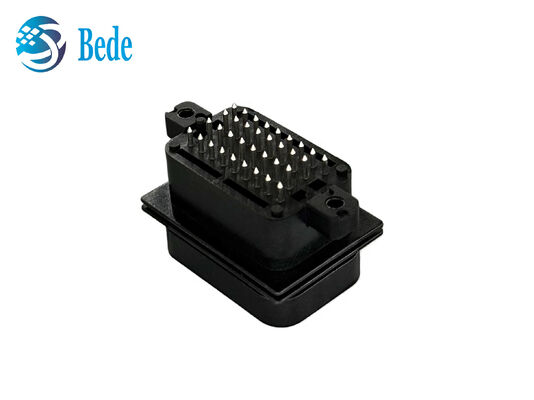

Dieser 34-Pin-Automotive ECU-Anschluss ist für stabile elektrische Verbindungen in elektronischen Steuerungssystemen ausgelegt.Es verfügt über eine kompakte 34-Positions-Layout und eine versiegelte Struktur für Automobilanwendungen, wo Schutz und Verbindung Stabilität wichtig sindDie Verbindungshülle besteht aus technischem Kunststoff für die Automobilindustrie, während das Dichtungssystem hilft, den Anschlussbereich vor Wasser, Staub und anderen äußeren Schadstoffen zu schützen.Seine wasserdichte Konstruktion trägt dazu bei, eine stabile Leistung unter gewöhnlichen Fahrzeugbedingungen wie Vibrationen zu erhaltenDas Steckgerät umfasst Verbindungskomponenten für Anwendungen an der Drahtseite und an der Leiterplatte, die eine sichere mechanische Anbindung und eine zuverlässige elektrische Verbindung bieten.als kompatible Alternative zu TE 4-1437290-0 und 2-6447232-3 konzipiertDieser Steckverbinder eignet sich für Fahrzeugverkabelung, ECU-Module, Sensoren, Beleuchtungssysteme und andere elektronische Steuerungsgeräte.

Spezifikationen

Produktmerkmale

• Hergestellt aus technischem Kunststoff für die Automobilindustrie mit einer versiegelten Gehäusestruktur, die eine praktische Lösung für Fahrzeugelektronik bietet.

• Die Dichtungsstruktur hilft, Wasser, Staub und andere Verunreinigungen zu reduzieren, wodurch der Stecker für nasse und freiliegende Fahrzeugumgebungen geeignet ist.

• Die Konfiguration mit 34 Positionen und 4 Reihen bietet mehrere Anschlusspunkte in einem kompakten Steckverbinderkörper und hilft dabei, die Verkabelungsanforderungen von ECU und anderen elektronischen Steuerungssystemen zu erfüllen.

• Die Schlüsselfabrik und die integrierte Verriegelungsfunktion helfen, die richtige Verbindung zu steuern und den Stecker während des Fahrzeugbetriebs fest zu halten.

• Als kompatible Alternative zu TE 4-1437290-0 und 2-6447232-3 konzipiert und bietet eine praktische Option zum Ersetzen oder zur Entwicklung kompatibler Anschlussbaugruppen für Fahrzeuge.

• Der Drahtanschluss unterstützt Standard-Crimping-Prozesse, während der PCB-Side-Header für das Durchlöcherlöten ausgelegt ist, was eine effiziente Verkabelung und PCB-Montage ermöglicht.

Anwendungen

• Fahrzeugkabelgeräte
  geeignet für Anschlüsse von Kabelbänder, die eine sichere, versiegelte Verbindung zwischen Fahrzeugkabeln und elektronischen Modulen erfordern.

• Fahrzeugsensoren
  Kann verwendet werden, um Sensoren mit ECU und Steuerungsmodulen zu verbinden, um eine stabile Signalübertragung in elektronischen Automobilsystemen zu ermöglichen.

• Körperkontrollsysteme
  geeignet für die Elektronik der Karosserie wie Beleuchtung, Türsteuerung, Strommanagement und andere Fahrzeugsteuerungsfunktionen, für die Multiposition-Verbindungen erforderlich sind.

• Fahrzeugbeleuchtungssysteme
  für Anschlussstellen in Fahrzeugbeleuchtungsanlagen, einschließlich Steuerungsmodule und Schnittstellen mit Verkabelungsschnallen, ausgelegt.

• Industrie- und Geländefahrzeuge
  Das versiegelte Design kann auch für elektronische Steuerungsgeräte in Lastwagen, landwirtschaftlichen Maschinen, Baugewerbefahrzeugen und anderen mobilen Geräten in Betracht gezogen werden.

1. Schritt 1 ✓ Die Komponenten überprüfen
   Vor dem Montieren überprüfen Sie das Steckhaus, den PCB-Header, die Endgeräte, Drähte, Dichtungen und Verschlussstecker, um sicherzustellen, dass alle Teile sauber, trocken und ohne sichtbare Beschädigungen sind.

2. Schritt 2 – Vorbereiten der Drähte
   Wählen Sie die geeignete Schraube und den entsprechenden Draht entsprechend den Anforderungen der Anwendung aus.Verwenden Sie ein geeignetes Krempwerkzeug, um das Endgerät sicher an den Draht zu befestigen.

3. Schritt 3  Die Endgeräte einfügen
   Einfügen Sie jedes gekrümmte Endgerät in den richtigen Hohlraum von der Rückseite des Steckergehäuses.Vorsichtig ziehen Sie den Draht, um zu überprüfen, ob das Terminal ordnungsgemäß gehalten wird.

4. Schritt 4 ✓ Überprüfen Sie die Dichtungsbestandteile
   Stellen Sie sicher, dass die Drahtdichtungen richtig positioniert und eingesetzt sind, und installieren Sie für nicht genutzte Hohlräume geeignete Versiegelungsstecker, um die versiegelte Struktur aufrechtzuerhalten und den Eintritt von Wasser und Schadstoffen zu verringern.

5. Schritt 5Installation des PCB-Headers
   Der Referenzanschluss verwendet eine durchlöchrige Lötendurchlösung.Prüfung der Verbindungen zur Bestätigung der richtigen elektrischen Verbindung und der mechanischen Stabilität.

6. Schritt 6  Die Steckverbinder verbinden
   Vor der Verkoppelung müssen die Schlüsselfiguren des Kabels und des PCB-Header ausgerichtet werden und die beiden Teile gleichmäßig zusammengedrückt werden, bis der Verriegelungsmechanismus vollständig aktiviert ist.Nicht zwingen, die Verbindung, wenn die Teile nicht richtig ausgerichtet sind.

7. Schritt 7 ✓ Abschlussprüfung
   Überprüfen Sie, ob die Fertigbaugruppe die richtige Endposition, die sichere Verriegelung, die richtige Verbindung und sichtbare Beschädigungen aufweist.Bestätigen Sie, dass der Steckverbinder vor dem Einbau in das Fahrzeug oder das elektronische Modul vollständig eingebaut ist.
   Anmerkungen zur Versammlung
   Für die Massenproduktion, die Bedingungen für die Verklemmung, die Lötparameter,und Montageverfahren sollten nach den tatsächlichen Materialien überprüft werden, Ausrüstung und verwendete Herstellungsprozesse.

Häufig gestellte Fragen

1. Sind 4-1437290-0 und 2-6447232-3 ein passendes Steckverbinderpaar?

   A: Ja, sie stellen die Verbindungselemente der Verbindungsanlage an der Drahtseite und der PCB-Seite dar.

2. Können Sie vor der Massenproduktion Proben liefern?

   A:Ja. Proben können zur Dimensionskontrollen, Matching-Tests, Montage-Evaluierung und Anwendungsüberprüfung zur Verfügung gestellt werden, bevor eine größere Produktionsbestellung erteilt wird.

3. Was ist die durchschnittliche Durchlaufzeit für diesen Stecker?

   A: Die Lieferzeit hängt von der Bestellmenge, der Produktkonfiguration und den Produktionsanforderungen ab.Wir werden den geschätzten Lieferplan bestätigen, nachdem wir die spezifischen Bestelldetails überprüft haben..

4. Kann der Stecker angepasst werden?

   A: Wir können Anpassungsoptionen basierend auf Ihren Anwendungsanforderungen, einschließlich der Konstruktion des Steckers, des Gehäusedesigns, der Anordnung des Endgeräts, der Drahtmontage und der Verpackung, besprechen.

5. Wie kann ich bestätigen, ob dieser Steckverbinder für meine Anwendung geeignet ist?

   A:Geben Sie bitte die erforderliche Pinzahl, die Kopplungsverbindung oder die Referenzteilnummer, die Drahtgröße, die Montagemethode, die Umweltbedingungen und die Anwendungsdetails an.Unser Team kann dann helfen, die Verbindungskonfiguration und Kompatibilität zu überprüfen.
